ARMOIRES DE STOCKAGE

ARMOIRES DE STOCKAGE DE COMPOSANTS ET CIRCUIT EN ATMOSPHERE CONTROLEE

Le stockage des composants cms et circuits imprimés en atmosphère contrôlée , fait bénéficier des avantages suivants :

-Période de validité plus longue

-Meilleure soudabilité et meilleure fiabilité dans le temps des composants montés sur les cartes

-Réduction des problèmes de process de soudage

-Gain de temps et de coût de fabrication en éliminant un gros pourcentage de retouches en fin de ligne .



ARMOIRE DE STOCKAGE sous Atmosphère contrôlée en taux d’humidité

Système déssicant actif auto régénérant : l’air ambiant passe à travers un disque en ZEOLITE ( filtre micro moléculaire ) où est piégé l’humidité , ce disque tourne d’un tour toutes les 3 mn et présente une surface toujours active au flot d’air . La surface chargée d’humidité passe en tournant dans un compartiment traversé par un flot d’air chaud qui évapore l’humidité , etc…

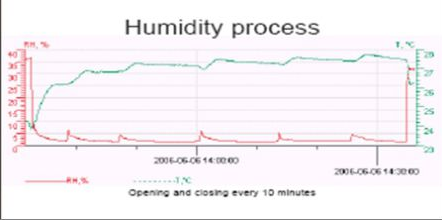

Le système de contrôle du taux d’humidité offre une précision de + ou – 1 % RH et permet de maintenir un seuil inférieur à 3 % RH . Après ouverture d’une porte , l’équipement retrouve ce niveau de taux d’humidité au bout de 3 mn seulement .

Gamme complète d’armoire montée sur roulettes  , de 2 à 6 portes , de 250 à 1300 litres. Construction mécano soudée avec revêtement , peinture et vitres traités ESD

Le coût d’utilisation du système est faible étant donné qu’on utilise de l’air ambiant. La consommation électrique restant très faible.

DIFFERENTS MODELES D’ARMOIRES

 Modèle AD101

Volume 250 litres

Module 1 porte

Equipé avec 2 plateaux de 570x640mm

et 2 plateaux de 570x380mm

Capacité max.5 plateaux de chaque soit au total 10 plateaux

Dimensions extérieures : 700x750mm Hauteur 750mm

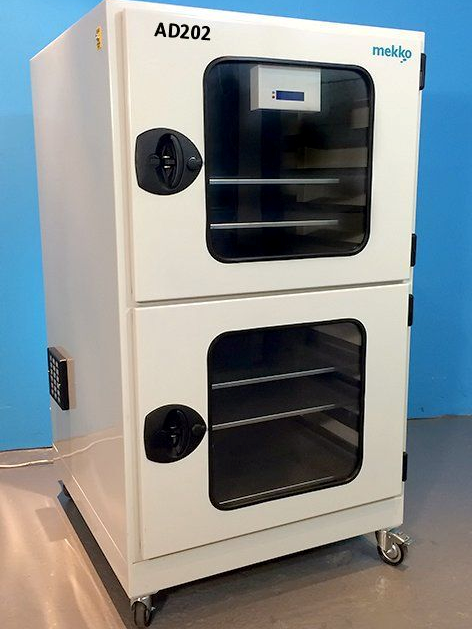

Modèle AD202

Volume : 450 litres

Deux compartiments superposés avec portes vitrées sur roulettes

Equipé avec 3 plateaux mobiles de 570x640mm

et 3 plateaux mobiles de 570x380mm

Capacité max.10 plateaux de chaque soit au total 20 plateaux

Dimensions extérieures : 700x750mm Hauteur 1145mm

Modèle AD302

Volume : 600 litres

Deux compartiments superposés avec portes vitrées sur roulettes


Equipé avec 3 plateaux mobiles de 570x530mm
et 3 plateaux mobiles de 570x250mm

Capacité max.10 plateaux de chaque


Dimensions extérieures : 700x P 620mm Hauteur 1700mm

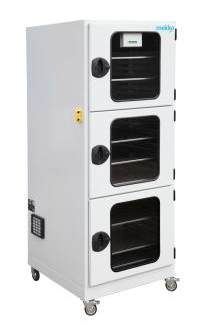

Modèle AD303

Volume : 750 litres

Trois compartiments superposés avec portes vitrées sur roulettes

Equipé avec 6 plateaux 570x640mm et 3 plateaux 570x380mm

Capacité max.30 plateaux

Niveau haut et niveau intermédiaire :

emplacements pour 10 plateaux mobiles de 570x640mm chaque

Niveau bas : emplacements pour 10 plateaux mobiles de 570x380mm .

Dimensions extérieures 700x750mm Hauteur 1670mm

Modèle AD305

Modèle identique à l’AD303

mais avec deux portes vitrées supplémentaires au niveau haut et intermédiaire

sur la face arrière de l'armoire,

pour intégration dans une cloison et faire office de sas.

Modèle AD404

Volume 1000 litres

Quatre compartiments superposés par trois, sur roulettes

Capacité max.40 plateaux

Dimensions extérieures : 1400x750x1365mm. hauteur

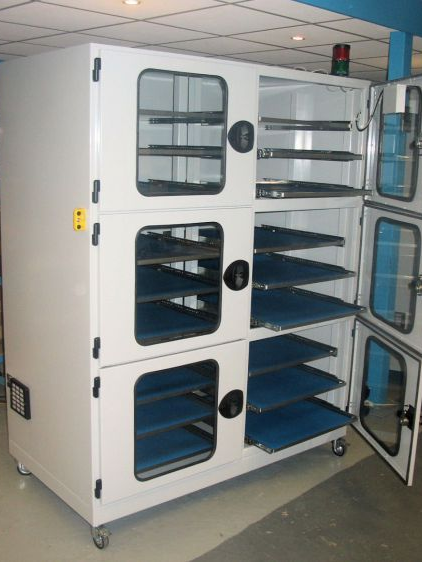

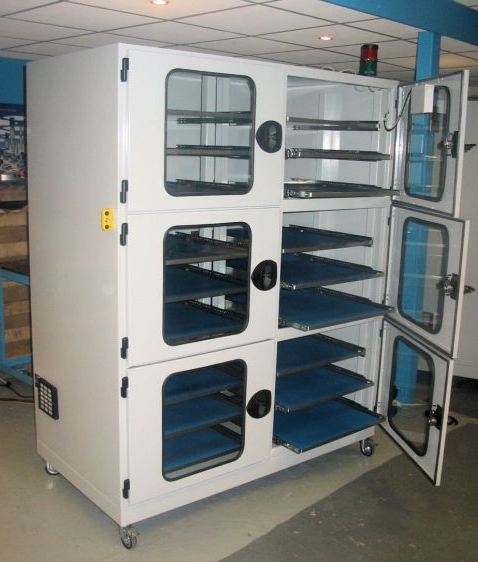

Modèle AD606

Volume 1300 litres

Six compartiments superposés par trois, sur roulettes

Equipé avec 15 plateaux 570x530mm et 3 plateaux 570x250mm

Capacité :

Emplacements pour 50 plateaux grand modèle de 570x530mm et 10 plateaux petit modèle par porte vitrée

Dimensions extérieures : 1400x620mm hauteur 1770mm.

Dimensions intérieures : 1397x603mm hauteur 1590mm.

 Modèle AD606 L & XL

Volume 3000 litres

Modèle identique à l’AD606 mais plus profonde

Dimensions extérieures de l’AD606 L : 1400x750x1770mm

Dimensions intérieures : 1397x733mm hauteur 1590mm

Dimensions extérieures de l’AD606 XL : 1400x1150x2100mm

Dimensions intérieures : 1397x1133mm hauteur 1870mm.

Modèle AD606 spéciale

Dimensions sur demande

Beaucoup de sur mesure possible

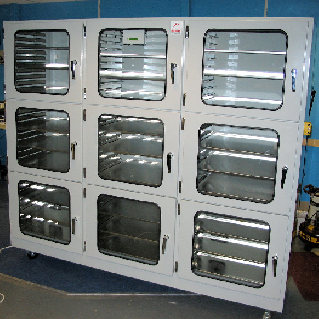

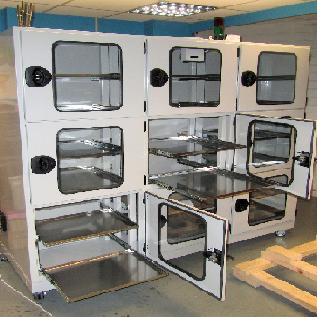

Modèle AD909

Volume 1950 litres

Neufs compartiments superposés par trois, sur roulettes. 2 déshumidificateurs

Equipé avec 21 plateaux 570x530mm et 6 plateaux 570x250mm

Capacité : Emplacements pour 75 plateaux grand modèle de 570x530mm et 15 plateaux petit modèle par porte vitrée

Dimensions extérieures : 2100x620mm hauteur 1810mm

Modèle AD909L

Volume 1950 litres

Neufs compartiments superposés par trois, sur roulettes. déshumidificateurs

Equipé avec 21 plateaux 570x640mm et 6 plateaux 570x380mm


Capacité : Emplacements pour 75 plateaux grand modèle de 570x640mm et 15 plateaux petit modèle par porte vitrée

Dimensions extérieures : 2100x750mm hauteur 1810mm.



Modèl AD606 spécial avec caisson inférieur

Possibilité d'avoir un caisson inférieur dans lequel nous mettons le déshumidificateur pour un gain de place sur tous les modèles d'armoires



Galerie

OPTIONS :

 -Alarmes sonore pour dépassement de la consigne RH et porte restée ouverte.

-Alarmes lumineuse (verrine)

-Glissières télescopiques pour plateaux

-Dispositif de stockage vertical pour 10 bobines

Se monte en lieu et place du système à plateaux - 1 rack par compartiment

-Système de chauffage à convection avec contrôle et régulation de température jusqu’à 40°C. Permet une déshumidification plus rapide

- Interface avec soft pour enregistrement sur PC des données hygrométriques et de température

-Tapis et peinture antistatique

- Azote
