Catalogue Préformage Iteco

MACHINES DE PREFORMAGE- COUPE DE COMPOSANTS AXIAUX

Machine à couper et cambrer les composants à sorties axiales Type C 034

Specifications:

 - Dimensions:              200 x 200 x 280                                            mm

- Poids:                         approx. 6 kgs

- Alim air comprimé:      4 to 6 bars

- Pas Mini:                    C 034/S: 12,5 mm;

                                     C 034/MIL: 7,5 mm

- Pas Max.:                   C 034/S: 100 mm;

                                     C 034/MIL: 100 mm

- diam.fil:                       C 034/S: from 0,8                                         to 1,4 mm

                                      C 034/MIL: from                                           0,4 to 0,8 mm

- Composants:              vrac ou bande

- Capacité :                   2500 pièces/h

- Utilisation:                  par pédale                                                    pneumatique

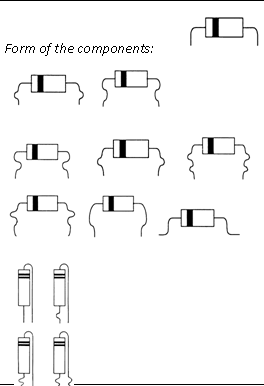

Machine à couper et cambrer les composants à sorties axiales Type C 042


Specifications:

- Dimensions:              300 x 500 x 210                                           mm

- Poids:                        approx. 8 kgs

- Alim air comprimé:     4 to 6 bars

- Pas Min.:                   C 042: 10 mm;

                                    C 042/S: 12,5 mm

- Pas Max.:                  C 042: 70 mm;

                                    C 042/S: 70 mm

- Diam.fil:                     C 042: max. 0,8 mm

                                    C 042/S: max. 1,3                                       mm

- Composants:             vrac ou bande

- Capacité :                  2 500 pièces/h

- Utilisation:                  par pédale pneumatique

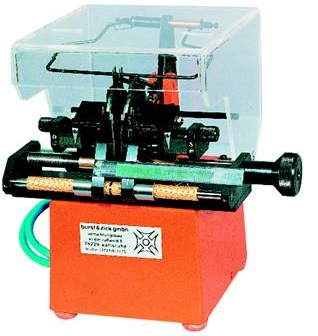

Machine à couper et cambrer les composants à sorties axiales Type C 043

Specifications:

 - Dimensions:        840  x 480 x 450 mm   (with unrolling pedestal)

- Poids:                 approx. 45 kgs

- Alim électrique:    230 V / 50 Hz / 200 W

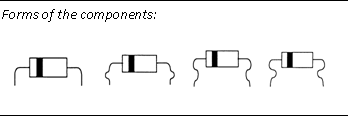

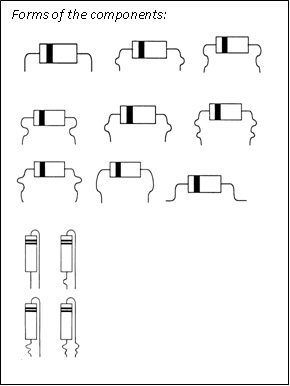

- Forme de composants: Pliage horizontal ou vertical

- Pas Min.:            Pliage horizontal: 7,5 mm

Pliage vertical: 2,5

- Pas Max.:           Pliage horizontal: 50 mm

Pliage vertical: 5 (7,5) mm

- Diam fil:              horizontal: de 0,4 à 1,3 mm  vertical:  0,8 mm

- Composants:       en bande

- Capacité:             8000 composants/h

 - Option:

    Guidage manuel pour les composants en vrac

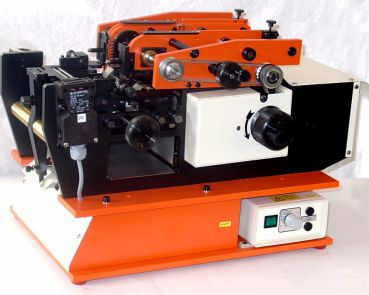

    Type C044 machine à couper, former et cambrer les composants axiaux de grandes tailles

Machine automatique à couper, former et cambrer les composants à sorties axiales Type C 043/E + C043/ES

Specifications:

 - Dimensions:    600 x 480 x 450 mm

- Poids:             approx. 45 kgs

- Alim électrique:  230 V / 50 Hz / 200 W

- Forme de composants: Pliage horizontal ou vertical

- Pas Min.:            Pliage horizontal: 7,5 mm

Pliage vertical: 2,5

- Pas Max.:           Pliage horizontal: 50 mm

Pliage vertical: 5 (7,5) mm

- Diam fil:       horizontal: de 0,4 à 1,3 mm   vertical:  0,8 mm

- Composants:       en bande

- Capacité C043/E:             8000 composants/h

- Capacité C043/ES:           3600 composants/h

- Option:

      - Afficheur pour coupe et dimensions de pas

    - Compteur pour présélection et  nombre de pièces

    - Emplacement de chargement des ammo-pack et

    bobine

    - Système de sécurité abandon pour les ammo-pack

 - Option supplémentaire pour C043/E:

    - Guidage manuel pour les composants en vrac

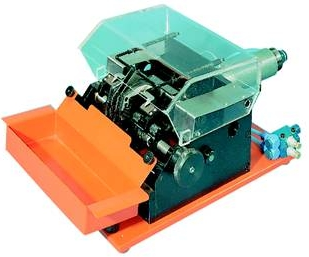

Machine automatique à couper, former et cambrer les composants à sorties axiales Type C 044

Specifications:

 - Dimensions:             200 x 450 x 200 mm

- Poids:                     approx. 8 kgs

- Alim air comprimé:   5 to 6 bars

- Pas                         min. 2,54 mm; max. 5,08 mm;

- Diam Corps Composant:        min. 2 mm; max. 8 mm;

- Longueur Corps Composant:

- Diam fil:                   Type C 044: de 0,4 à 0,8 mm

Type C 044/S: de 0,9 à 1,4 mm

- Composants:           vrac ou bande

- Operation:                pneumatique avec pédale

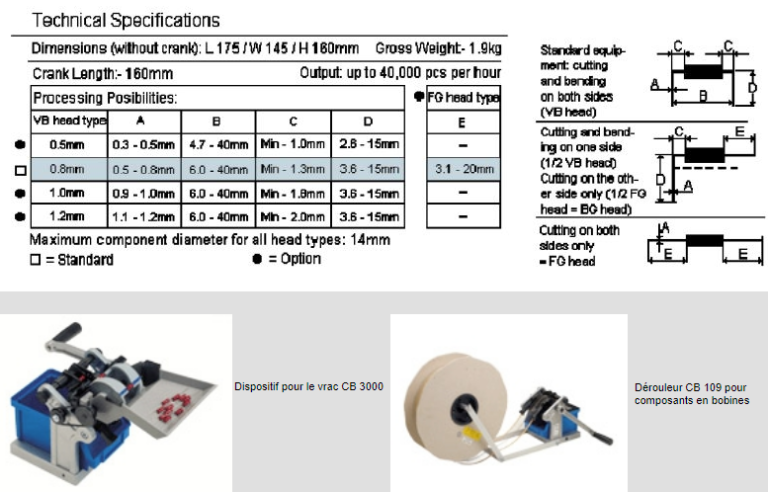

Coupe et préparation de composants à sorties axiales CUTBEND
Machine de coupe et de préformage de composants axiaux en bandeType Cutbend

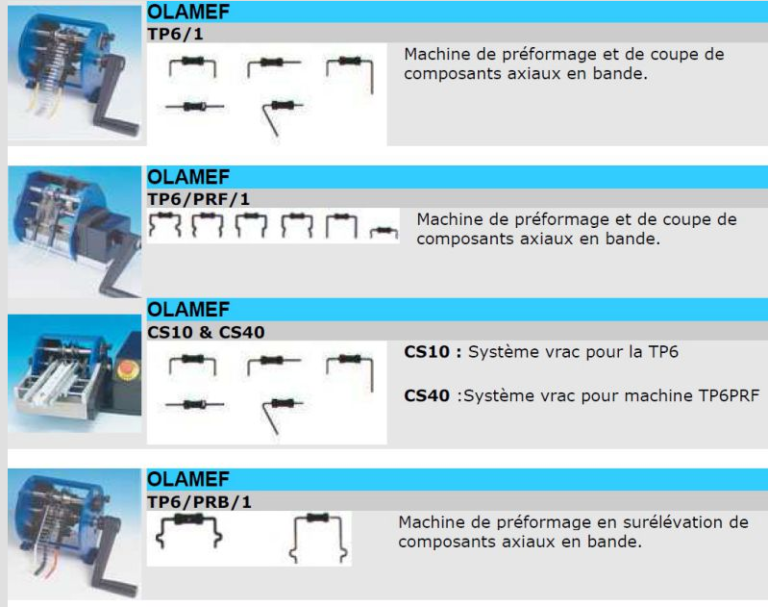

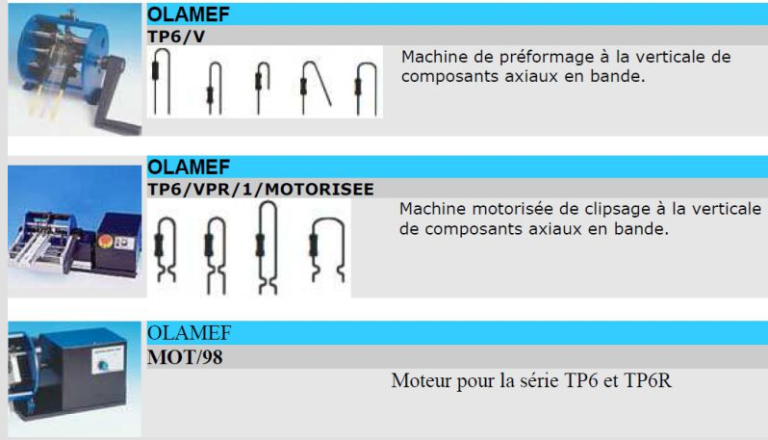

Machines OLAMEF

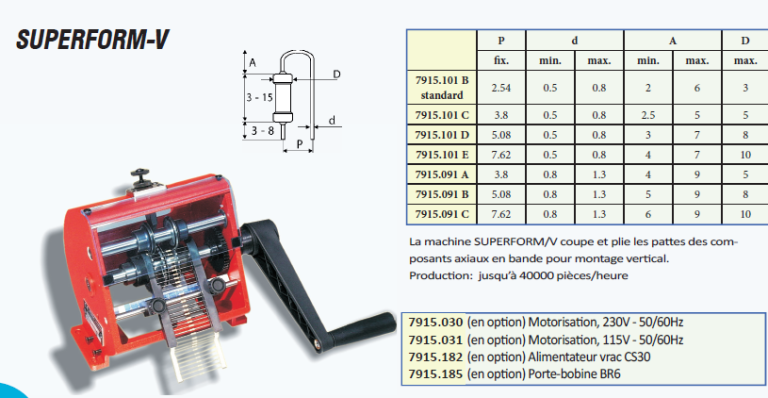

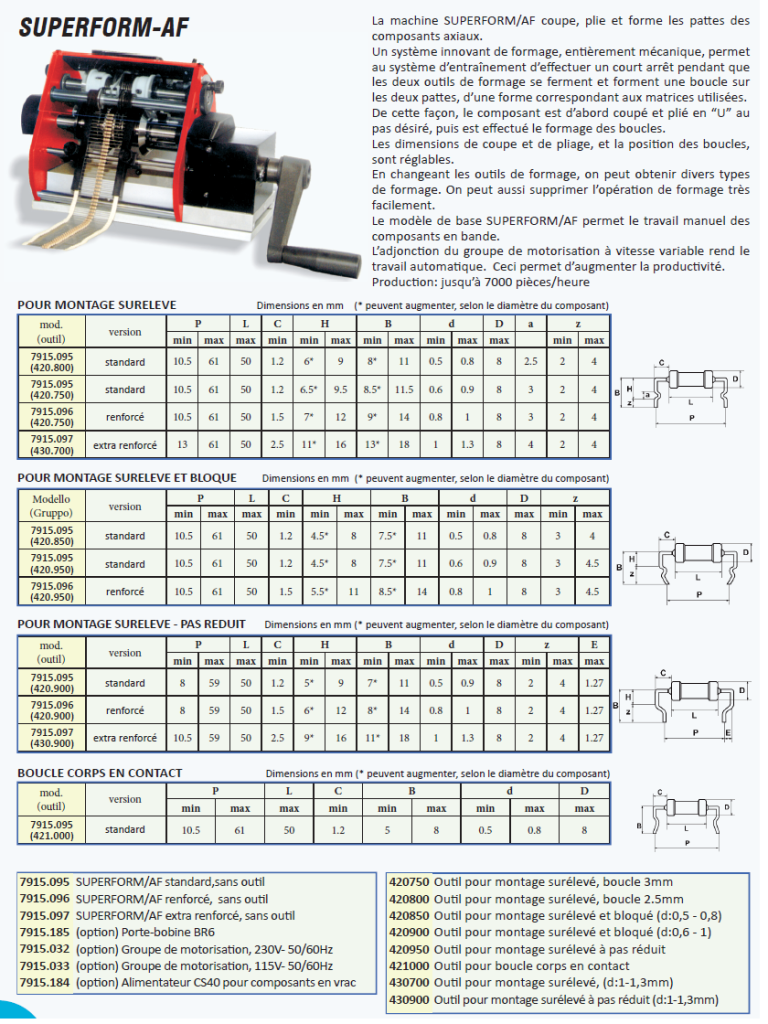

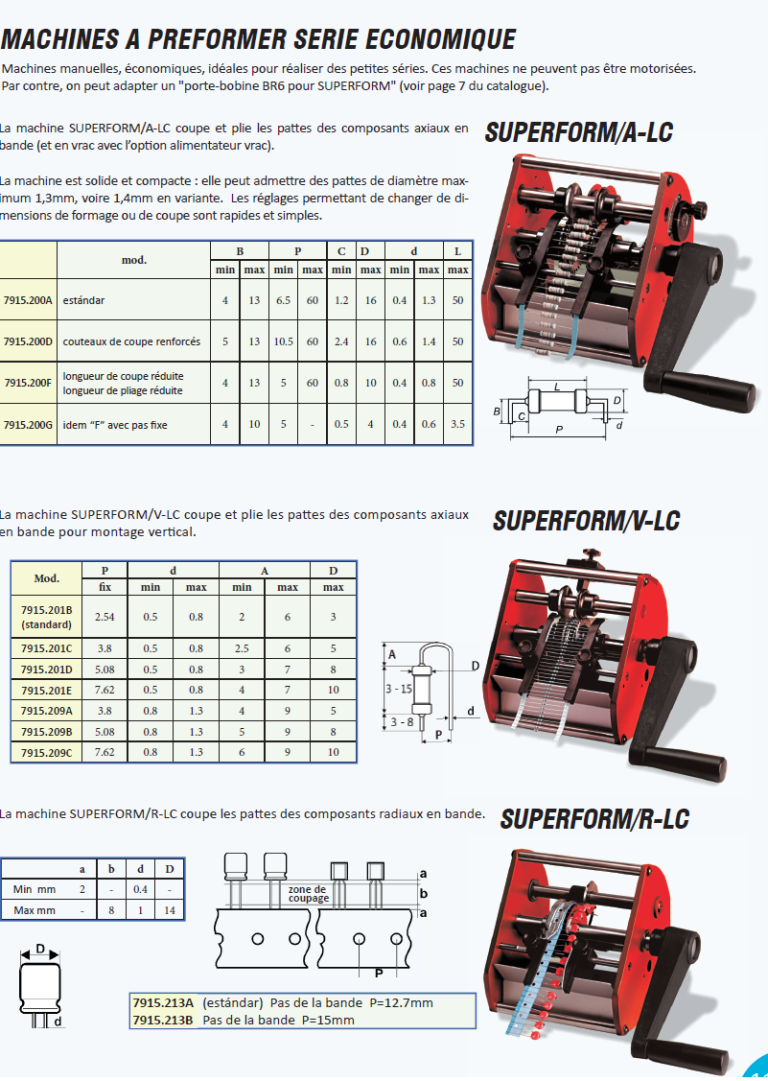

Machines Superform

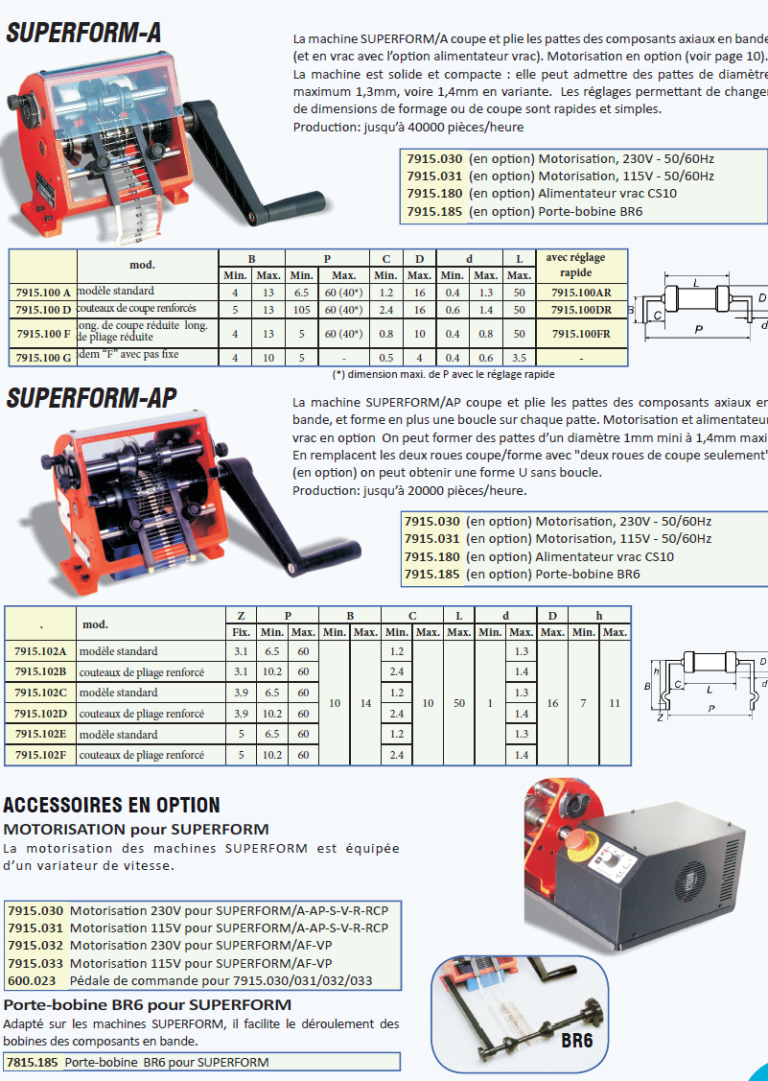

Machines Superform

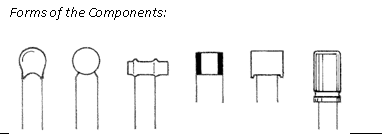

MACHINES DE COUPE DE COMPOSANTS RADIAUX

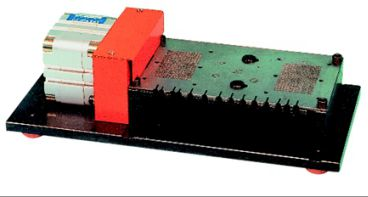

Machine à couper les composants à sorties radiales Type C 053

Specifications:

 - Dimensions:         300 x 130 x 120 mm

 - Poids:                   approx. 3 kgs

- Alim air comprimé: 4 à 6 bars

- Pas:                        2,5 mm et 2,54 mm

- Pas de la grille:       perçage des trous pour les Connecteurs : 13 x 21

cercle des emplacements pour des amplificateurs opérationnels et les transistors; fentes latérales pour réduire les composants à longues pattes

- Diam de fil:              0,8 to 1,0 mm

- Longueur de coupe:standard 3 mm     (différentes dimensions sur demande)

- Utilisation:        pneumatique avec pédale

- Plaque spéciale sur commande

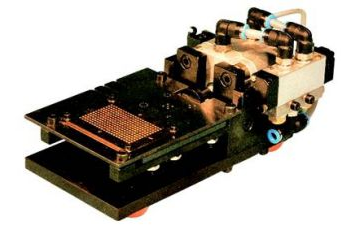

Machine à couper les composants à sorties radiales Type C 055/H & C 055/P

Specifications:

 - Dimensions:            280 x 140 x 120 mm

 - Poids:                      approx. 1,5 kgs

- Alim air comprimé:  C 055 P: 4 à  6 bars

- Pitch dimensions:    2,5 mm et 2,54 mm

- Pas de la grille:        percage des trous pour les connecteurs : 13 x 21

- Holes:        TO 18/TO 92/TO 5; 2, 54 x 1,27 mm; 5,08 x 2,54 mm; 7,62 x 5,08 mm;

cercle des emplacements pour des amplificateurs opérationnels et les transistors avec 8 à 10 pattes

fentes latérales pour réduire les composants à longues pattes

- Diamètre fil:              0,8 à 1,0 mm

- Longueur de coupe: standard 3 mm (différentes dimensions sur demande)

- Capacité :               1500 pièces /h

- Utilisation:

type C 055 P: pneumatique 3 à 6 bars

type C055 H : manuelle avec levier

 Plaque spéciale sur commande

Appareil de coupe et de pliage polyvalent Type C 055/S

Fiche technique:

 - Dimensions: 280 x 140 x 120 mm

- Poids: env. 1,5 kgs

- Air comprimé: 4 à 6 bar

- Dimensions composants: 2,5 mm to 30 mm

- Diamètre queue: 0,8 to 1,0 mm

- Longueur de coupe: selon choix de l’outillage

- Longueur de pliage: selon choix de l’outillage

- Fonctionnement: pneumatique par pédale

 Utilisation:

Appareil de coupe et de pliage de queues de composant de type axial et radial y compris les IC’s (avec kit de conversion).

Les plaques de coupe et de protection permettent une coupe franche des queues de composants. Le kit de conversion se change en 5 minutes.

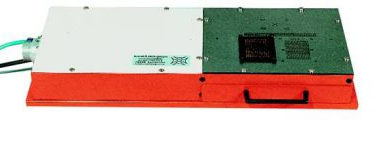

Machine à couper les composants à sorties radiales Type C 057

Specifications:

 - Dimensions:    420 x 200 x 70 mm

- Poids:               approx. 3,5 kgs

- Alim air comprimé:  4 à 6 bars

- Pas:                  2,5 mm et 2,54 mm

- Pas de la grille:   percage des trous pour les connecteurs : 13 x 21

TO 18/TO 92/TO 5; 2, 54 x 1,27 mm; 5,08 x 2,54 mm; 7,62 x 5,08 mm;

cercle des emplacements pour des amplificateurs opérationnels et les transistors;

fentes latérales pour réduire les composants à longues pattes

- Diam de fil:        0,8 to 1,0 mm

- Longueur de coupe: standard 3 mm (différentes dimensions sur demande)

- Utilisation:   pneumatique avec pédale

- Plaque spéciale sur commande

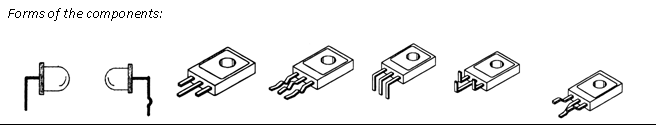

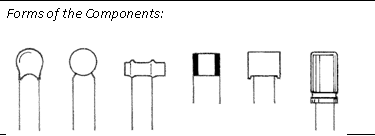

Machine de coupe, pliage et cambrage de composants en vrac à sorties radiales
Type C 062 & C 063

Specification:

Type C 062:

- Dimensions:            160 x 150 x 110 mm

- Poids:                         approx. 3 kgs

- Alim air comprimé :     4 à 6 bar                - Pas:                            option

- Diam de fil:                 max. 1,3 mm

-Utilisation:  pneumatic with foot switch

-Model:                          one tool station

Type C 063:

 - Dimensions:            230 x 107 x 110 mm

- Poids:                       approx. 4 kgs

- Alim air comprimé :   5 à 6 bar

- Pas:                            option                      - Diam de fil:                 max. 1,3 mm            -Utilisation:     pneumatic with foot switch

-Model:                         two tool stations

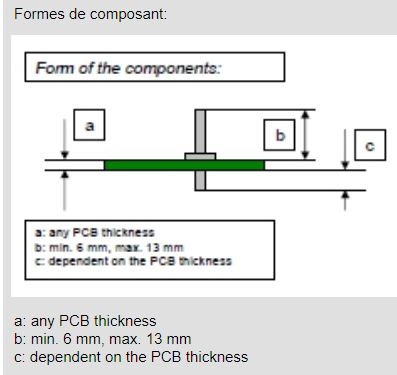

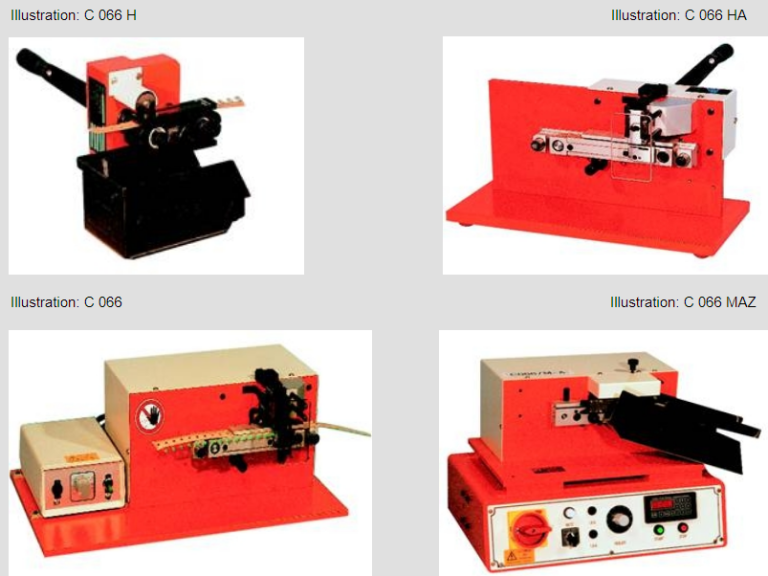

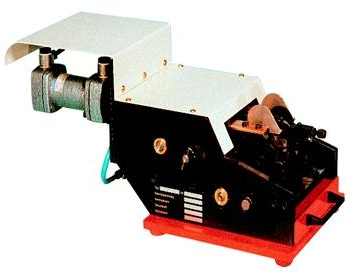

Machine à couper les composants en bandes à sorties radiales Type C 066

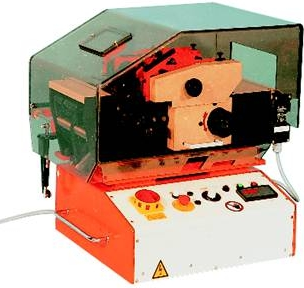

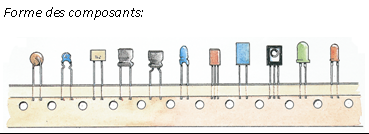

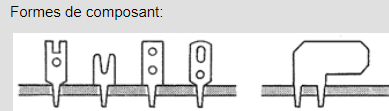

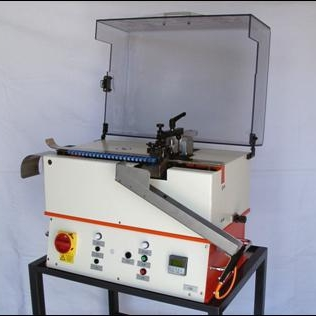

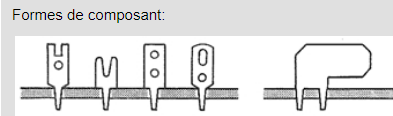

Machine de coupe, mise en forme et pliage universelle Pour composants radiaux en bande Type C 092

Fiche technique:

 - Dimensions:     1100 mm (avec dispositif de sécurité d’arrêt) x 450 mm x 500 mm

- Poids:                env. 35 kg

- Tension:             230 V / 50 Hz / 110 V

- Automate:          Siemens-SPS „LOGO“

- Air comprimé:    6 bar

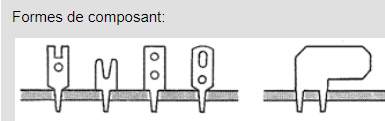

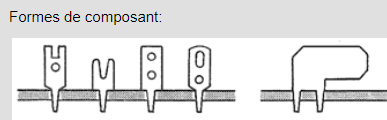

- Dimension composant : min: 2,5 mm

max: en fonction de la forme

- Dimension bande:    12,7 mm and 15 mm

- Dimension queue de composant : 0,4 to 1,0 mm

- Composant:           en bande uniquement

- Chargement:            bobine ou ammopack (boite distributrice)

- Capacité:           max. 9000 composants/h



Fonctionnement:

La machine C092 avec outillage de détection permet de traiter à la fois les dimensions de 12.7mm et de 15mm en une seule machine et d’éliminer les tolérances de bande.

Le composant est plié avec une tolérance de +/- 0.1mm puis formé et coupé

Les deux ensembles de convoyeur prévus pour les dimensions de 12.7mm et de 15mm se changent en 2 minutes.

Le chargement se fait soit par bobine soit par ammopack.

Un dispositif de sécurité intégré évite tout endommagement de la bande.

La machine est livrée avec deux postes d’outillage pour les inserts spécifiques.

Ces outillages peuvent être insérées ou changés très rapidement.

Il est donc possible de réaliser une identification pour condensateurs et diodes de chaque type de pliage et de préformage.

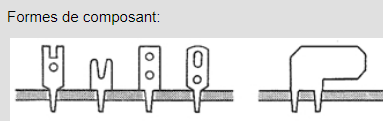

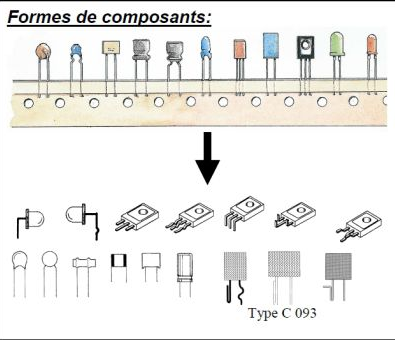

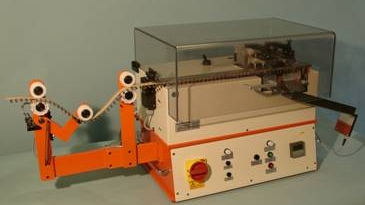

Machine de coupe et de pliage Type C 093 avec outillage de détrompage de polarité pour conden-sateurs et diodes

Fiche technique:

 - Dimensions: 650 mm  x 450 mm x 500 mm

- Poids:  env. 35 kg

- Tension: 230 V / 50 Hz / 110 W

- Automate: Siemens- SPS  „S7-200“

- Air comprimé:  6 bar

- Dimensions composant:    min:  2,5 mm

                                             max.: 7,62 mm

- Bande:   12,7 mm und 15 mm

- Queue Ø:  0,4 jusqu’à 0,8 mm

- composants:  en bande uniquement

- Chargement: Bobine ou ammopack

- Sortie composant : en vrac

- Capacité:  max. 3.600 Composants / h



 Fonctionnement:

La  C093 est destinée au traitement de composants en bande tels que les condensateurs et diodes qui nécessitent une protection.

Le composant est coupé et plié avec une tolérance de ± 0,1 mm .

Le chargement de composant se fait soit par bobine soit par ammopack (boite distributrice). Un outillage spécifique permet de traiter aussi bien les dimensions de 12,7 mm et de 15 mm.

Les composants finis sont placés en vrac dans un conteneur prévu.

 Option:    Dispositif de débobinage

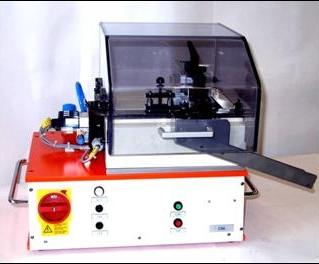

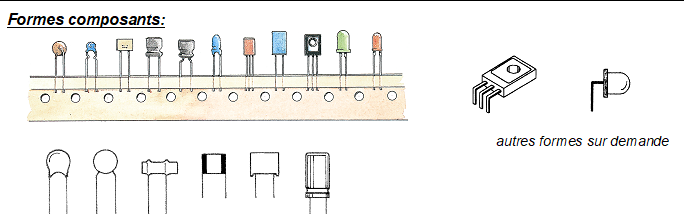

Machine de coupe universel pour composants radiaux en bande Type C 094

Fiche technique:

 - Dimensions: 500 mm x 400 mm x 500 mm

- Poids:   ca. 20 kg

- Tension:  230 V / 50 Hz / 110 W

- Automate: Siemens- SPS „LOGO“

- Air comprimé:        6 bar

- Dimension composant: min: 2,5 mm

max.: selon la forme

- Dimension bande: 12,7 mm und 15 mm

- Queue Ø:    0,4 jusqu’à 0,8 mm

- Composant:   bande uniquement

- Chargement par:  Bobine ou Ammopack

- Sortie composant :   En vrac

- Capacité:   Max  5.000/h



Fonctionnement:

La C094 est destinée à la coupe de composants radiaux en bande. L’automate peut assurer les fonctions de pliage et de mise en forme de composants en bande. (Configuration sur demande)

Le chargement de composant  se fait soit par bobine soit par ammopack (boite distributrice).

Le changement d’outillage est rapide et permet le traitement de dimensions de 12,7 mm et de 15 mm.

Les composants finis sont placés en vrac dans un conteneur.

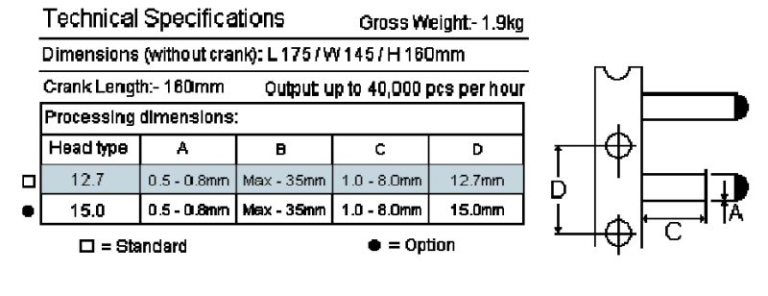

Coupe et préparation de composants à sorties radiales VARIOCUT
Machine de coupe et de préformage de composants radiaux en bande
Type Variocut

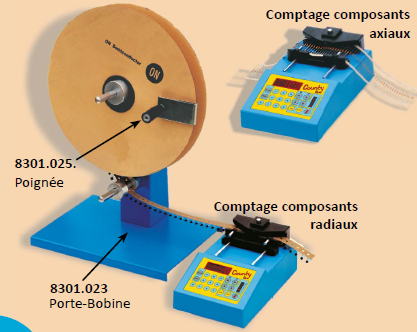

Dérouleur CB 109 pour composants en bobines en option

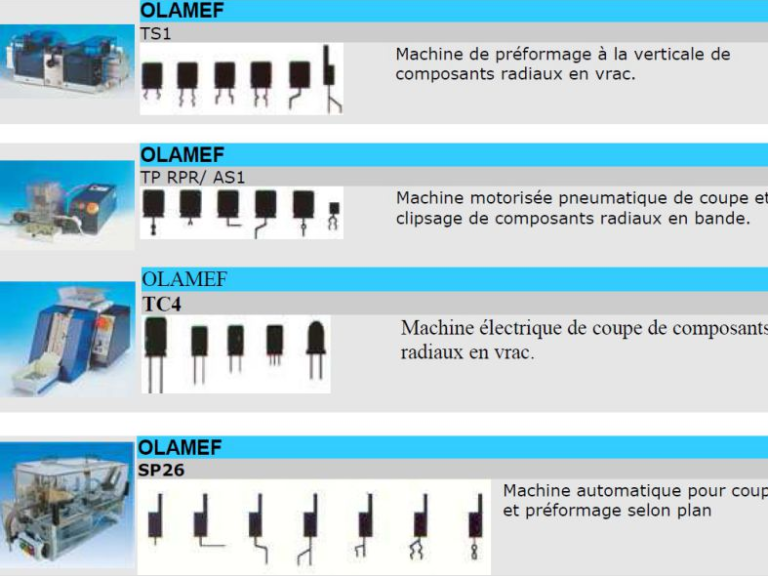

Machines Olamef

Machines Iteco

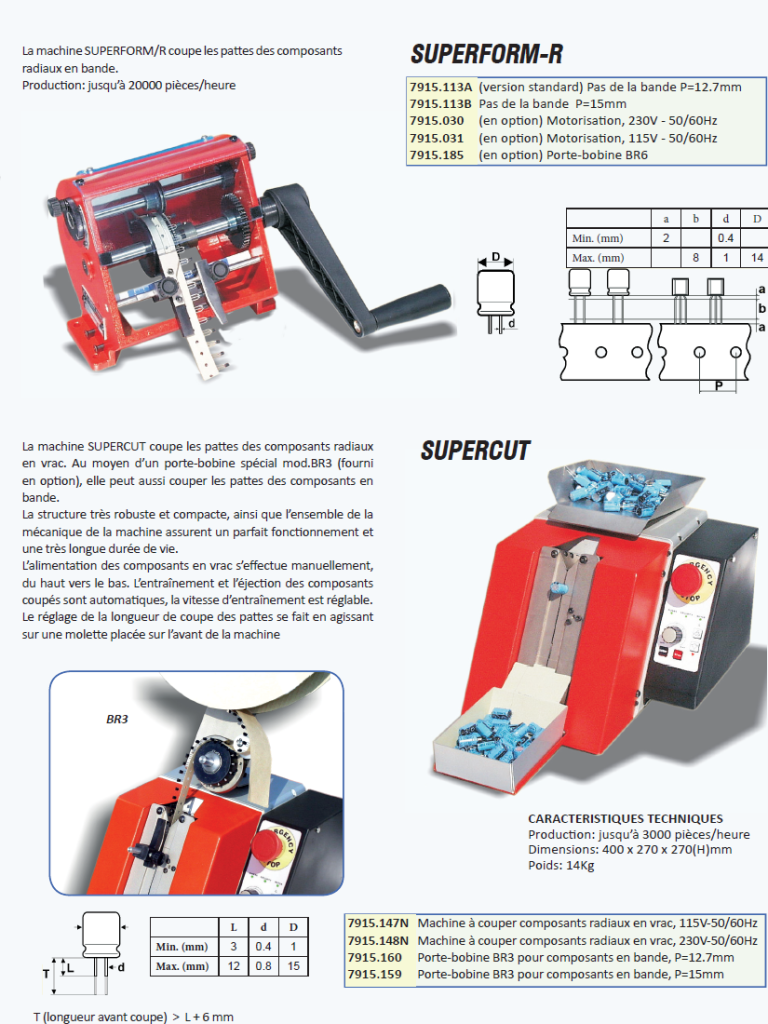

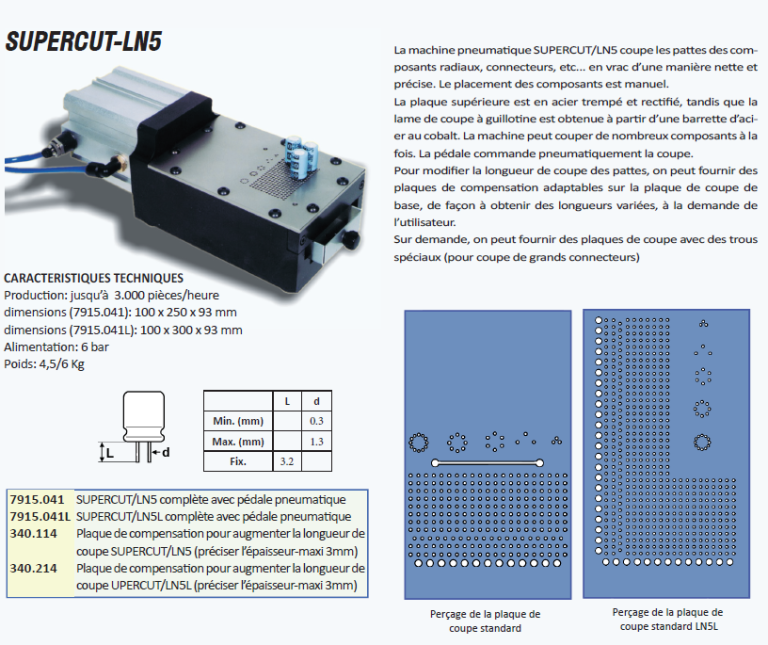

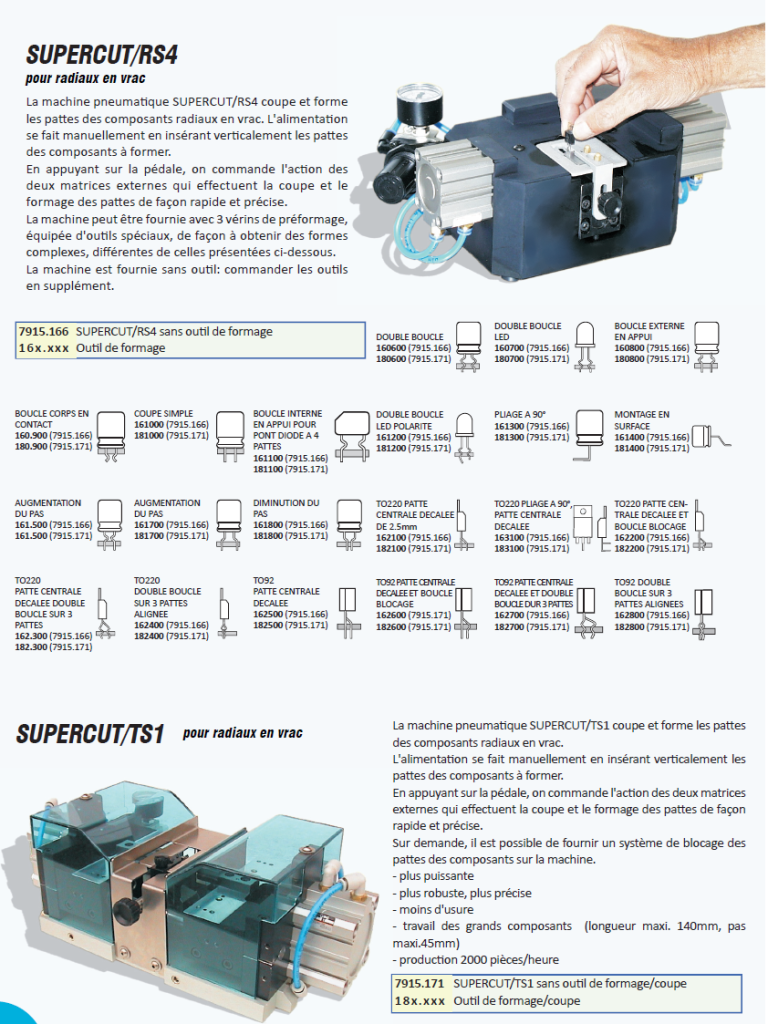

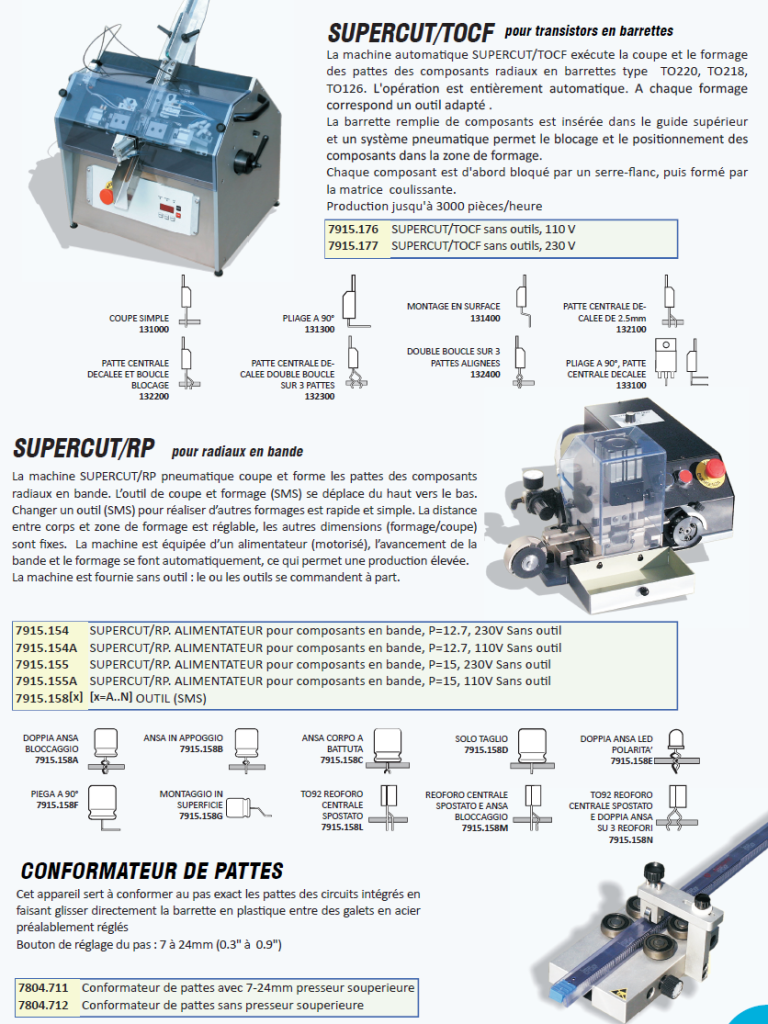

Machines Supercut

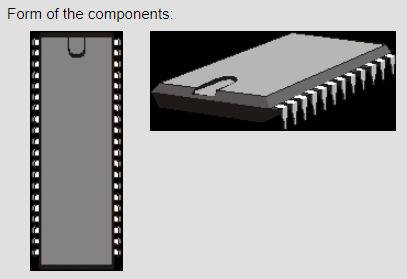

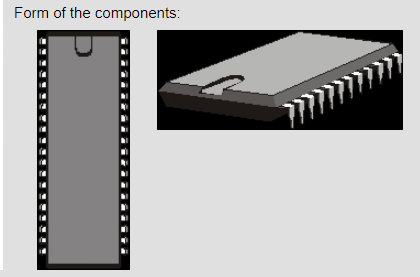

MACHINES DE COUPE DE COMPOSANTS DIP

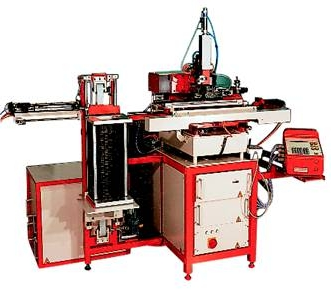

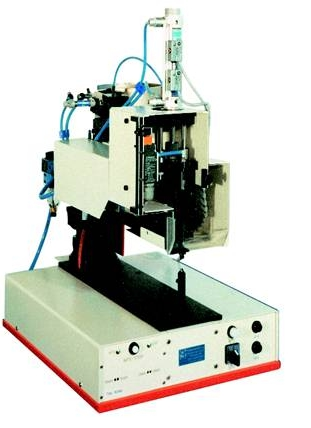

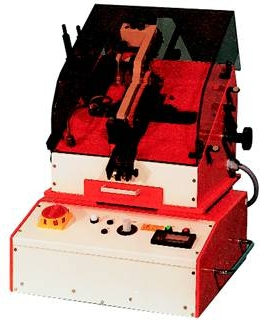

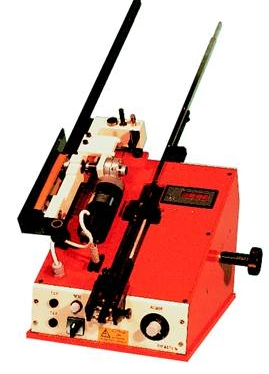

Machine automatique à couper et redresser les CI Type A 075

Specifications:

 - Dimensions: 580 x 550 x 600 mm

- Poids:   approx. 46 kgs

- Alim électrique:  230 V / 50 Hz / 200 W

- Alim air comprimé:min. 6 bars; max. 8 bars

- Pas:  min. 7,62 mm; max. 19,9 mm

- Composants: en stick

- Capacité: 3.500 composants/h

 (réglable de façon continue pas à pas)

Machine automatique à couper et redresser les CI
Type A 075/RI

Specifications:

 - Dimensions: 580 x 550 x 600 mm

- Poids: approx. 46 kgs

- Alim électrique:  230 V / 50 Hz / 200 W

- Alim air comprimé: min. 6 bars; max. 8 bars

- Pas:    min. 7,62 mm; max. 19,9 mm

- Composants:   en stick

- Capacité:   3.500 composants/h

 (réglable de façon continue pas à pas)

Coupe et préparation de composants DIP Olamef

MACHINES D'INSERTION DE COSSES

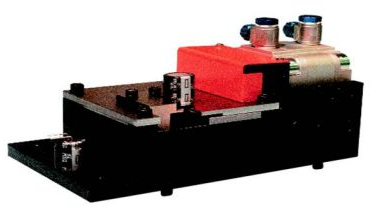

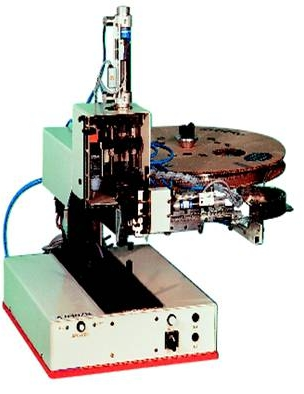

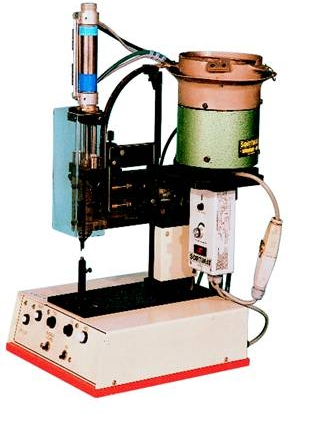

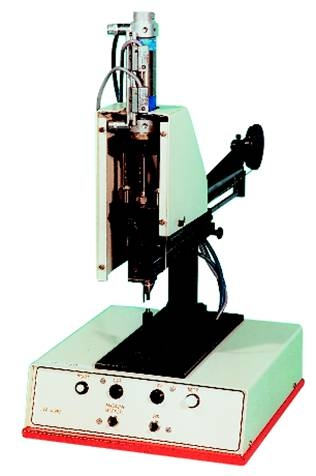

Machine à insérer les cosses en rouleau Type A 040

Specifications:

 - Dimensions:  320 x 600 x 600 mm

- Poids :   environ 20 kgs

- Alim Electrique:  230 V / 50 Hz / 100 W

- Alim air comprimé:  3,5 à 4,0 bars

- Magasin:   300 à 400 cosses (rivets)

- Capacité:  1/sec

- Remarque:   Type A 040/R outillage  d’insertion des cosses

 Bol vibrant en option

Machine à insérer les cosses en rouleau Type A 040/B

Specifications:

 - Dimensions:  800 x 750 x 600 mm

- Poids:  approx. 20 kgs

- Alim Electrique: 230 V / 50 Hz / 100 W

- Alim air comprimé:3,5 à 4,0 bars

- Magasin:   en rouleau

- Capacité: 1/sec

Machine à insérer les cosses en rouleau Type A 040/B-NC

Specifications:

 - Dimensions: 1500 x 1200 x 1700 mm

- Dimensions de la table: 500 x 300 mm

- Convoyeur:  400 x 280 mm

- Poids:  approx 1000 kgs

- Alim électrique: 400 V / 50 Hz / 1,1 kW

- Alim air comprimé: 6 bars

- Magasin: Bol vibrant ou rouleau

- Capacité:  3500 cosses/h

Machine à insérer les cosses Type A 040/R

Specifications:

 - Dimensions: 500 x 1200 x 1700 mm

- Dimensions de la table: 500 x 300 mm

- Convoyeur: 400 x 280 mm

- Poids: approx 1000 kgs

- Alim électrique: 400 V / 50 Hz / 1,1 kW

- Alim air comprimé: 6 bars

- Magasin:  Bol vibrant ou rouleau

- Capacité:  3500 cosses/h

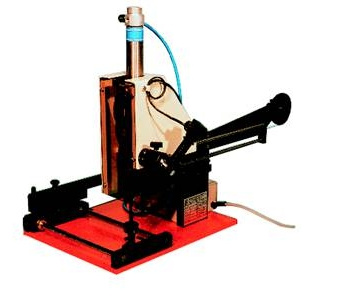

Machine à insérer les cosses Type A 041 Avec guide circuits et projecteur point de lumière

Specifications:

- Dimensions:  330 x 600 x 500 mm

- Poids:  approx. 15 kgs

- Alim électrique: 230 V / 50 Hz

- Alim air comprimé:  6 bars

- Magasin: 300 à 400 cosses

- Capacité:  1 /sec

Machine d'insertion de broches Type A 042

Specifications:

- Dimensions:  800 x 750 x 600 mm

- Poids:  approx. 25 kgs

- Alim électrique: 230 V / 50 Hz / 100 W

- Alim air comprimé:5,5 bars

- Composants:  En vrac dans convoyeur circulaire

- Capacité:  1 /sec

AUTRE MATERIEL
COMPTEURS DE COMPOSANTS

COMPTEUR DE COMPOSANTS CC15 POUR COMPOSANTS AXIAUX, RADIAUX ET CMS

Dispositif pour le CMS CB112

Enrouleur/Dérouleur de bobines CB111

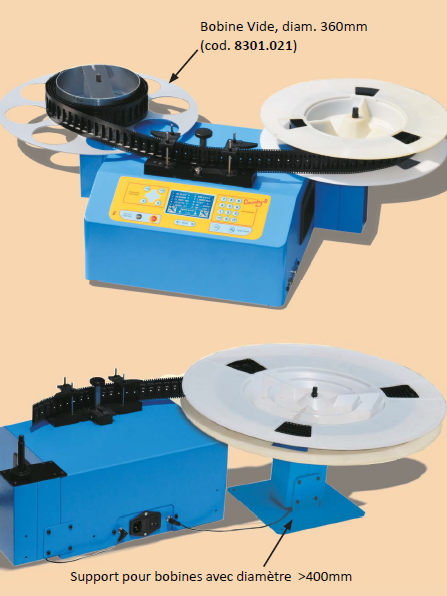

Compteur de composants en bandes axiaux et radiaux
type County EVO


Option CMS 8301018
Support bobine CMS 8301028
Manivelle 8301030

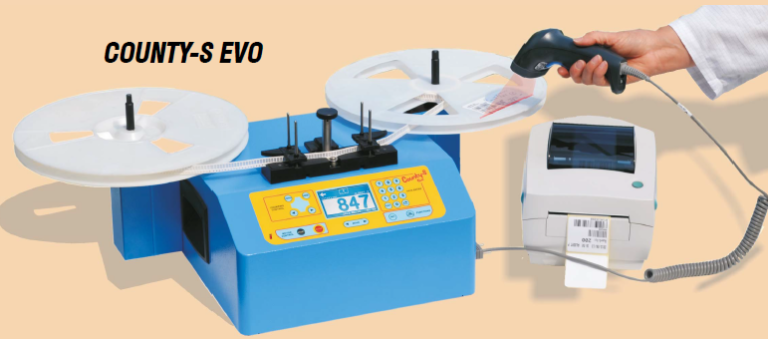

EfficacitéCompteur de composants en bandes axiaux et radiaux type County EVO S

Support bobine
Bobine vide

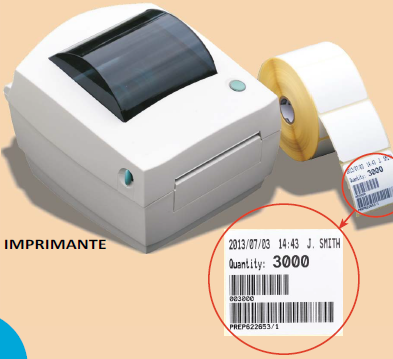

Imprimante


Lecteur code barres


DIVERS

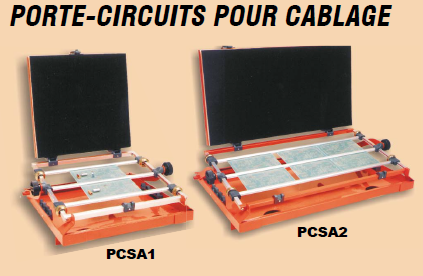

PORTES CIRCUITS

Porte circuits imprimés antistatiques PSCA

PCSA1 - Porte circuit 270x220mm

PCSA2 - Porte circuit 500x220mm

PCSA4 - Porte circuit 500x350mm

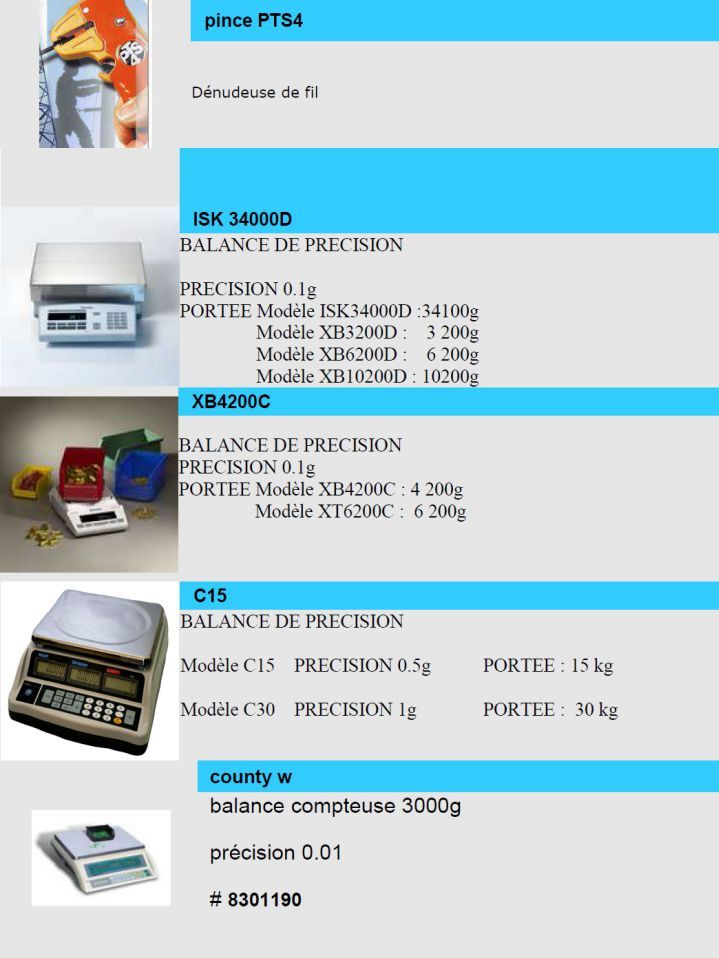

DIVERS BALANCES

DEPANELISATION/ SEPARATEURS DE CARTES

Séparateur de cartes manuel SEP1

Séparateur de cartes motorisé SEP1M

Séparateur de cartes manuel SEP2

Séparateur de cartes motorisé SEP2M

Séparateur de cartes forme timbre SEP3

Séparateur de barrette et connecteur SEP4

Dépannélisateur avec pédale TRACTOR MILL2

Nous avons besoin de votre consentement pour charger les traductions

Nous utilisons un service tiers pour traduire le contenu du site web qui peut collecter des données sur votre activité. Veuillez consulter les détails dans la politique de confidentialité et accepter le service pour voir les traductions.
