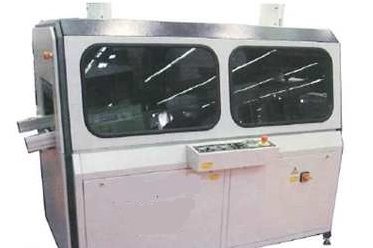

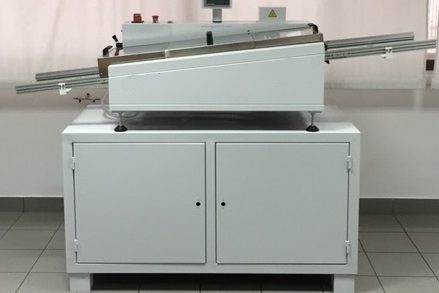

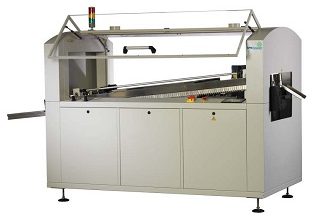

Machine à souder à la vague adaptée à max. Dimensions du circuit imprimé 400 x 400 mm

SYSTEME DE FLUXAGE

Fluxeur spray utilisable pour tout type de flux : no clean synthétiques , base eau , etc…

Alimentation directement à partir du bidon d’origine

Construction entièrement en inox avec hotte d’aspiration et filtre amovible

Système de détection pour détermination de la longueur de fluxage et de la vitesse de dèplacement de la buse – Réglage de débit du flux .

 PRECHAUFFAGE

Module Infra Rouge longueur 700 mm - 7 Kw

Dessus vitrocéramique

Longueur d’onde : 4,5 microns

Contrôle par thermocouple J

Température programmable : de 30 à 500°c

Temps de mise en régulation : 15 à 20 mn

 CONVOYEUR

Système à chaînes pour cadre de soudage avec réglage d’angle mécanique

Motorisation à courant continu avec boucle tachymètrique et régulation de vitesse

Vitesse réglable de 0 à 2 m/mn

POT DE SOUDURE

Cuve en inox de 4 mm avec cuve intérieure en titane de 1,2 mm , compatible tout type d’alliage lead free –

Contenance : 180 Kg d’alliage Sn/Pb pour modèle 300 mm

270 Kg d’alliage Sn/PB pour modèle 400 mm

Puissance : respectivement 5,1 Kw et 7,1 Kw – Temps de montée en température : 150 mn

Moteurs de pompe à courant continu avec encodeur et fonction Stand by

Vague Orbitale pour soudage traditionnel et cms , passage 300mm et 400 mm suivant modèle avec fixations quart de tour (facilité de

démontage – remontage )

Protection basse température pour les pompes et haute température pour le pot de soudure

UNITE DE CONTROLE

Tableau de commandes regroupant tout les éléments de contrôle avec affichages des paramètres : température pot de soudure et de

préchauffage , vitesse de rotation des pompes de vague et de convoyeur .

Bouton arrêt d’urgence et interrupteur général

Horloge de mise en route

RACCORDEMENTS

Puissance électrique : 380 v TRI + N + Terre – 22 Kw – 34 Amp.

2 Extractions de fumée séparées – volume requis 500 m3/h – Diam. 150 mm

Air comprimé : 6 bars

Machine livrée avec un cadre de soudage équipé de deux réglettes avec doigts titane

DIMENSIONS : 2250 x 1350 mm haut. 1770 mm – Poids à vide : 5030 kg
