Nos machines de placement / Pick and Place
MACHINES PICK AND PLACE MANUELLE MPP10/MPP11 AVEC ou SANS MODE DISPENSER PROGRAMMABLE
MPP10/MPP11
Taille maxi : 356x356mm
Plus petit composant: 0402
Plus grande taille des composants: 1.378 "(35mm) corps carré
Max taux de placement: 400 composants par heure
Dimensions hors tout: 27,5 "x 30" x 9" (700mm x 762mm x 230mm)
Dispenser Option (modèle MPP11): 4-Mode programmable distributeur
MACHINES PICK AND PLACE MANUELLE MPP20/MPP21 AVEC ou SANS MODE DISPENSER PROGRAMMABLE
MPP20/MPP21
Taille maxi : 406x610mm
Plus petit composant: 0402
Plus grande taille des composants: 1.378 "(35mm) corps carré
Max taux de placement: 400 composants par heure
Dimensions hors tout: 25 "x 28.5" x 7 "(635mm x 724mm x 178mm)
Dispenser Option (modèle MPP21): 4-Mode programmable distributeur
Table support en option – Hauteur avec table 889mm

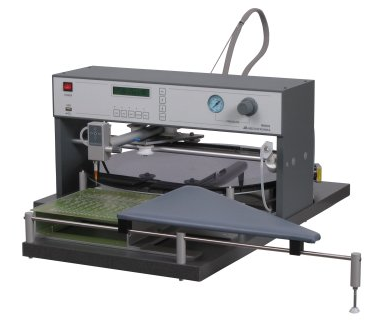

MACHINE SEMI AUTOMATIQUE
PICK AND PLACE MM600
MM600
PCB :placements area 240 x 280 mm
Component Feeder :bulk material:automatically indexed carousel feeder with 45-90 compartments
manual indexed tape feeders(option)
automatic tape feeders(option)
Placing :component positioning by ACCUPLACE targeting system
Options :automatic tape feeders
manually indexed tape feeders
Data transfer from CAD
Dimensions and Weight :590 x 810 x 350 mm
Masa 20 kg
Power Supply :230 V, 50 Hz 25 W
Air Supply :0,6 MPa

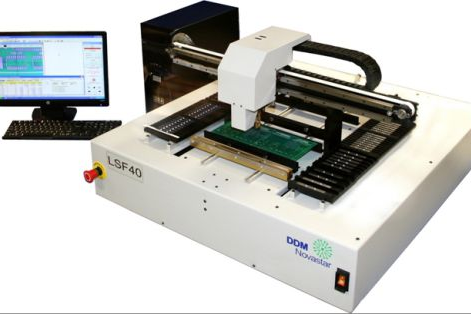

MACHINE PICK AND PLACE MODELE LSF 40
Modèle LSF40
Le système L-SF40 a la capacité de placer 0201, SOICs, PLCC, et 20 mil hauteur QPPs avec une précision de placement de ± 0,002 ". Moteur pas à pas entraîné avec boucle fermée système de codeur rotatif. Manipulation de composants / d'alimentation en utilisant nos PIK-bandes ou Super Strips seulement (aucune option bande d'alimentation automatique disponible).
MACHINE PICK AND PLACE MODELE NOVAPLACE
Machine de placement de composants pick and place NOVAPLACE
Version L-NP00 à L-NP64S
Modèle de table avec des solutions avancées et à faible coût pour des applications de faible volume de placement CMS.
La plus haute qualité à un prix abordable
Facile à configurer, facile à utiliser avec logiciel Windows ®
Placement jusqu'à 2100 cph
Place avec précision un large éventail de composants, y compris 0603s, QFP, LED, SMT
Jusqu'à 64 emplacements de bande, 96 distributeurs bande 8 mm avec 12 emplacements Bank Lane
Distributeurs facilement interchangeables
Changeur d'outils automatique avec jusqu'à 4 buses - 8 buses en option
Entretien minimal requis
• Zone de Le placement 343mm X 560mm
• Logiciel basé sur Windows. Facilité d’utilisation.
• PC inclus
MACHINE PICK AND PLACE MODELE LE-40V
Pick & place machine LE-40V avec vision
• Max.board siz : 343x560mm
• Smallest Component capability : 0201 components
• Max no fo Feeders: 64 en 8mm
• Max Placement rate: 3000 cph
• Typical verifiable placement rate: 1800 - 2500 cph
• Fine pitch capability : to 15 mil pitch (0.381mm)
• Max Travel area : 22”(X axis)x 22”(Y axis) 560x560mm
• Overall dimensions: 40”x42”x27” (1016x1067x686mm)
• Laser centering & vision system

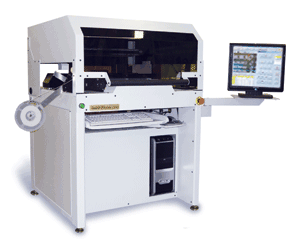

MACHINES PICK AND PLACE MODELES LS40 &LS60
Machines de pick and place LS40& LS60
Le système de prise et de placement le plus flexible, les LS40& LS60, offrent des fonctionnalités technologiquement avancées avec une zone de travail de 13 x22'' et 13x 32" , jusqu'à 96 feeders (jusqu'à 144 en chargeurs)
L'installation rapide, une facilité d'utilisation et une fiabilité élevée sont primordiales.
La plus haute qualité avec la technologie la plus avancée pour une solution rentable
Précision +/- 0,001” (0,025 mm)
placement jusqu'à 4800 cph
La meilleure interface utilisateur graphique de sa catégorie utilisant un logiciel basé sur Windows permet une programmation en quelques minutes
Place avec précision une large gamme de composants, notamment les 0201, les LED, les BGA, les QFP au pas de 15 mil, les connecteurs SMT et bien d'autres
Servomoteur, retour de position provenant d'une échelle linéaire de 2 microns couplée à une tête de placement de précision
Système intégré avec centrage des composants
Compatibilité avec composants :
en bandes coupées, en vrac, en stick ou en plateau

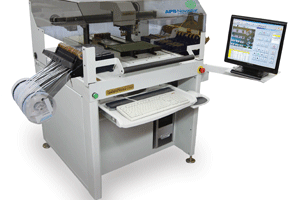

MACHINES PICK AND PLACE MODELES LS40V &LS60V
Les LS40V & LS60V sont les modèles les plus populaires avec Vision.
Ils offrent des fonctionnalités technologiquement avancées avec une zone de travail jusqu'à 13" x 32" (330 mm x 813 mm), 88 feeders (jusqu'à 132 en chargeurs)
La plus haute qualité avec les équipements les plus avancés pour une solution rentable
Précision ± 0,001” (0,025 mm)
Tarifs de placement jusqu'à 4800 cph
La meilleure interface utilisateur graphique de sa catégorie utilisant un logiciel basé sur Windows® permet une programmation en quelques minutes
Placez, gérez et suivez les composants avec précision grâce au système SMTrue™
Jusqu'à 88 chargeurs de bande, 132 chargeurs de bande de 8 mm avec chargeurs de banque
Place avec précision une large gamme de composants, notamment les 0201, les LED, les BGA, les QFP au pas de 15 mil, les connecteurs SMT et bien d'autres.
Servomoteur, retour de position provenant d'une échelle linéaire de 2 microns couplée à une lecture de placement de précision
Système intégré avec centrage des composants
Compatibilité avec composants :
en bandes coupées, en vrac, en stick ou en plateau

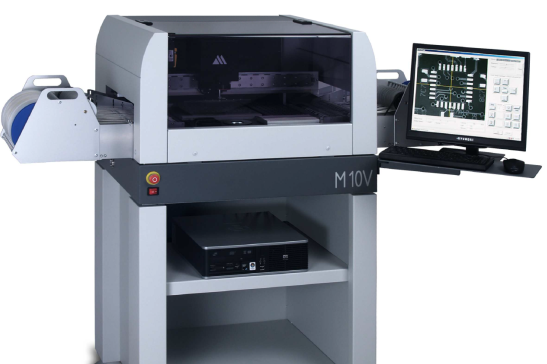

AUTOMATIC PICK AND PLACE MACHINE PIEM10V
PIEM10V est une machine de production professionnelle pour les cartes SMT.
Une construction mature et un équipement de haute qualité permettent une utilisation efficace dans la production en petits lots.
Une gamme de composants allant du 0201 au QFP/BGA peut être traitée à partir de tous les supports d'emballage.
la machine peut automatiquement prélever et placer les composants à partir des alimentateurs en vrac. Cela signifie que la machine recherche le composant en vrac dans le conteneur et lorsqu'elle trouve un composant selon le modèle dans la bibliothèque, passe ensuite par la caméra de centrage, reconnaît la position d'un composant sur la buse et le place ensuite sur un PCB.
La tête de distribution en option permet d'appliquer de la pâte à souder ou de la colle sur un PCB.
Le système de contrôle efficace est basé sur la plateforme Windows 10. Les données de placement peuvent être converties à partir de divers systèmes de mise en page pour minimiser les changements au fil du temps.
Caractéristiques du produit :
- centrage de la vision
-placement entièrement automatisé
-tête de distribution de pâte à souder/colle
- Correction automatique des repères et détection des mauvaises marques
- changement automatique des buses
-Système de contrôle Windows 10
- Les données Pick & Place peuvent être saisies manuellement en mode TEACH-IN ou peuvent être converties à partir de divers systèmes de données CAO
-bon rapport qualité/prix

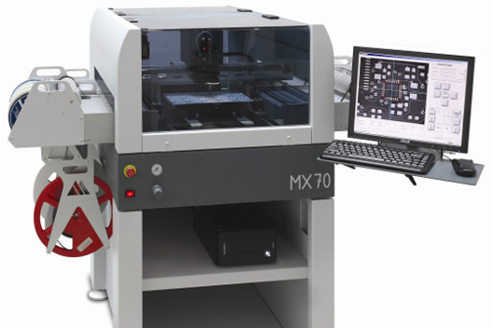

MACHINE D'ASSEMBLAGE PAR VISION PIEMX70
Machine d'assemblage par vision PIEMX70
La machine d'assemblage MX70 est un dispositif universel permettant d'appliquer de la pâte ou de la colle et des éléments CMS sur les circuits imprimés et les substrats céramiques des systèmes hybrides.
L'appareil se distingue par une conception mécanique moderne, un système de vision pour centrer les éléments et reconnaître la position de la planche, et un système de contrôle convivial basé sur la plateforme Windows 10. Une programmation simple et une configuration facile vous permettent de maîtriser le fonctionnement de l'appareil en quelques heures.
Une caractéristique unique de la machine MX70 est la capacité de récupérer des composants en vrac dans un entrepôt de type plateau (conteneur). Le système intelligent de reconnaissance visuelle des éléments permet de localiser les composants que vous recherchez dans le conteneur et de les récupérer, ainsi que de déterminer la position de l'élément sur la ventouse et de le placer précisément sur le PCB dans une position préalablement programmée. Le nombre de conteneurs contenant des composants en vrac est presque illimité.
La machine d'assemblage MX70 peut être équipée d'une tête de distribution de colle ou de pâte à braser.
L'appareil est dédié aux lignes de petites et moyennes séries.
Centrage de la vision
Travailler en cycle automatique
Système de ciblage de caméra
Correction automatique de la position de la plaque
Reconnaissance automatique et évitement des carreaux défectueux
Changement automatique des ventouses
Distributeur à pression pour pâte ou colle – en option
Système de contrôle sur la plateforme Windows 10
Enseignement par la méthode TEACH-IN ou transfert de données depuis la CAO
Rapport qualité-prix et performances avantageux

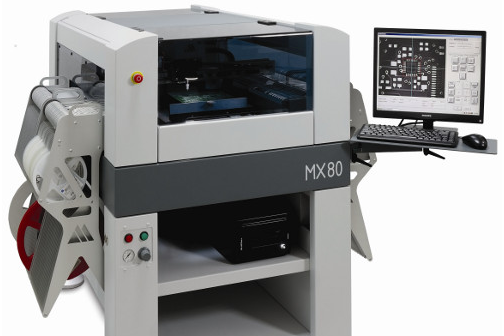

MACHINE D'ASSEMBLAGE PAR VISION PIEMX80
La machine d'assemblage PIEMX80 est un dispositif permettant d'appliquer des éléments CMS sur des cartes de circuits imprimés et des substrats céramiques de systèmes hybrides.
L'appareil se distingue par une structure mécanique compacte, un système de vision pour centrer les éléments et reconnaître la position de la carte, et un système de contrôle convivial basé sur la plateforme Windows 10.
Une caractéristique unique de la machine MX80 est la capacité de récupérer des composants en vrac dans un entrepôt de type plateau (conteneur). Le système intelligent de reconnaissance visuelle des éléments permet de localiser les composants que vous recherchez dans le conteneur et de les récupérer, ainsi que de déterminer la position de l'élément sur la ventouse et de le placer précisément sur le PCB dans une position préalablement programmée. Le nombre de conteneurs contenant des composants en vrac est presque illimité.
Une programmation simple et une configuration facile vous permettent de maîtriser le fonctionnement de l'appareil en quelques heures. La machine d'assemblage MX80 est dédiée aux lignes de petites et moyennes séries.
Travailler en cycle automatique
Système de centrage d'éléments basé sur la vision
Système de ciblage de caméra
Correction automatique de la position de la plaque
Reconnaissance automatique et évitement des carreaux défectueux
Changement automatique des ventouses
Option système de contrôle sur la plateforme Windows 10
Enseignement par la méthode TEACH-IN ou transfert de données depuis la CAO
Rapport qualité-prix et performances avantageux

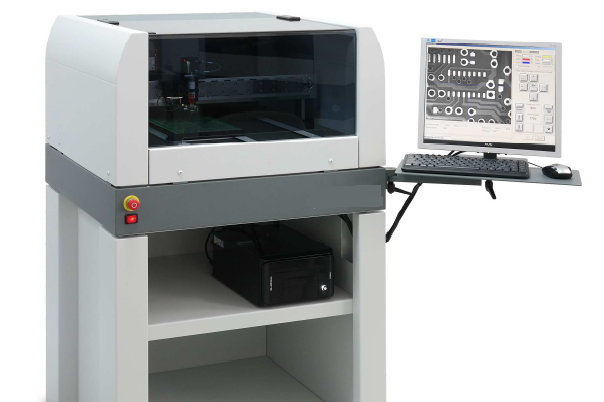

AUTOMATIC DISPENSING SYSTEM PIEMD70VS
Le système de distribution de liquide PIEMD70VS est une machine automatique polyvalente pour distribuer de la pâte à souder, de la colle ou presque toutes autres substances visqueuses selon la méthode volumétrique temps/pression.
Une construction mature et un équipement de haute qualité permettent une utilisation efficace dans la production de petits et moyens lots. Les meilleures caractéristiques du PIEMD70vs sont une construction compacte et un système de contrôle efficace basé sur la plate-forme Windows 10.
caractéristiques du produit
• distribution t/p volumétrique entièrement automatisée
• Correction automatique des repères et détection des mauvaises marques
• réglage précis de l'aiguille
• thermostat à aiguille
• Système de contrôle basé sur Windows 10
• les données du programme peuvent être transférées à partir de différents systèmes de configuration CAO ou saisies manuellement en mode TEACH-IN
• bon rapport qualité/prix
